超音波測厚
美國GE 精密型 CL5

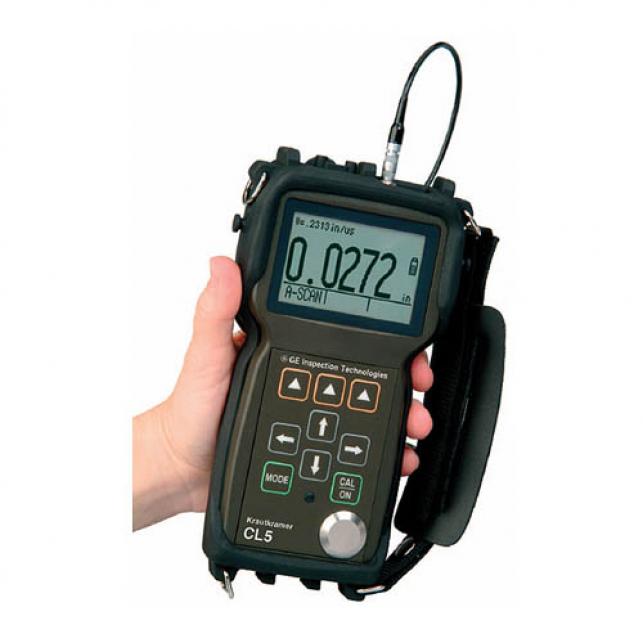

GE精密超聲波測厚儀Krautkramer CL5

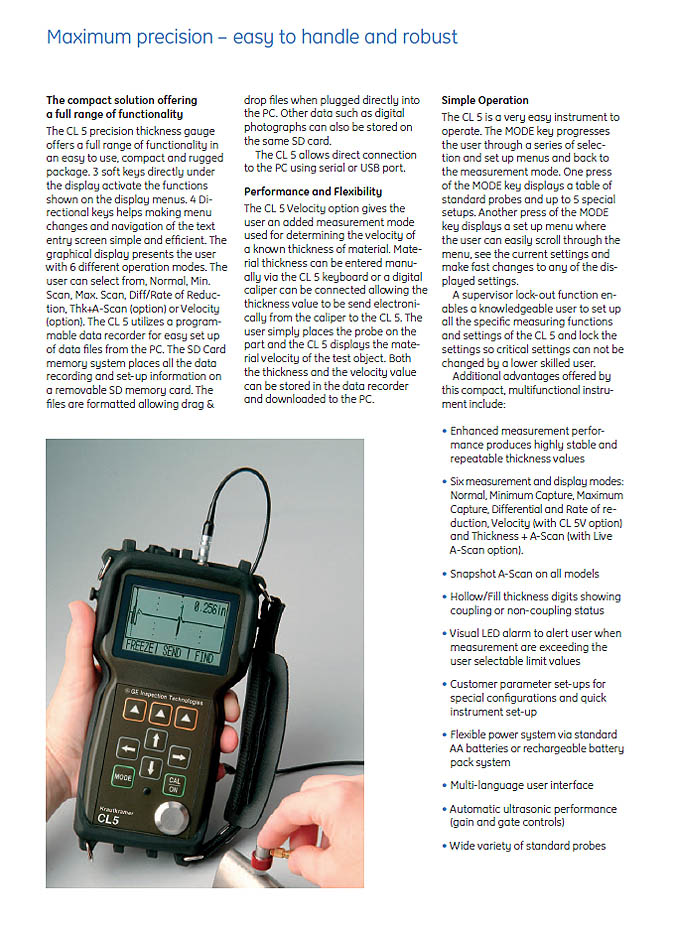

體積小巧,功能豐富
CL 5精密測厚儀具有功能全面、使用簡便、體積小巧和結構牢固的優點。位於顯示幕正下方的3個軟鍵啟動所顯示功能表上的各種功能。利用四個方向鍵可以簡單而高效地切換功能表和流覽文本輸入畫面。圖形顯示為用戶提供了6種不同的操作模式。用戶可以在常規、最小值掃描、最大值掃描、差值/減薄率、厚度+A掃描(選件)或音速測試(選件)中進行選擇。CL 5採用可編程資料記錄器,可以方便在電腦上設置資料檔案。SD卡存儲系統將所有資料記錄和設置資訊存儲在可拆卸SD存儲卡上。將測厚儀直接插入電腦後,檔的格式允許進行拖放操作。其他資料,比如數碼照片,也可以存儲在同一張SD卡上。


這一體積小巧、功能多樣的儀器還具有以下這些優點:
高測量性能提供具有高度穩定性和可重複性的厚度值
六種測量和顯示模式:常規、最小厚度捕獲、最大厚度捕獲、差值和減薄率、音速測試(要求配有CL 5V選項)和厚度+A掃描(要求配有即時A掃描選項)
所有型號都具有A掃描快照功能
空心/實心厚度值指示耦合或非耦合狀態
可視LED報警提醒用戶測量超出了用戶可以選擇的極限值。
用於特殊配置的客戶參數設置以及快速儀器設置
靈活的電源系統,可通過標準AA電池或可充電電池組供電。
多語言用戶介面
自動超音波調節性能(增益和閘門控制)
支援多種類的標準探頭

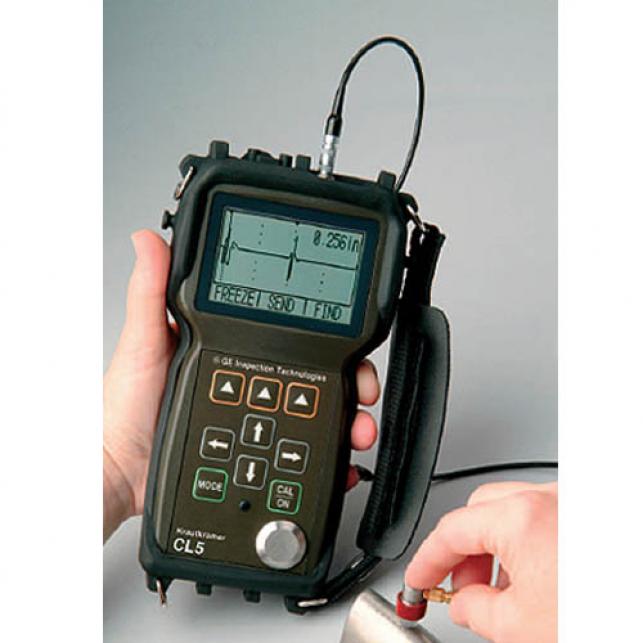

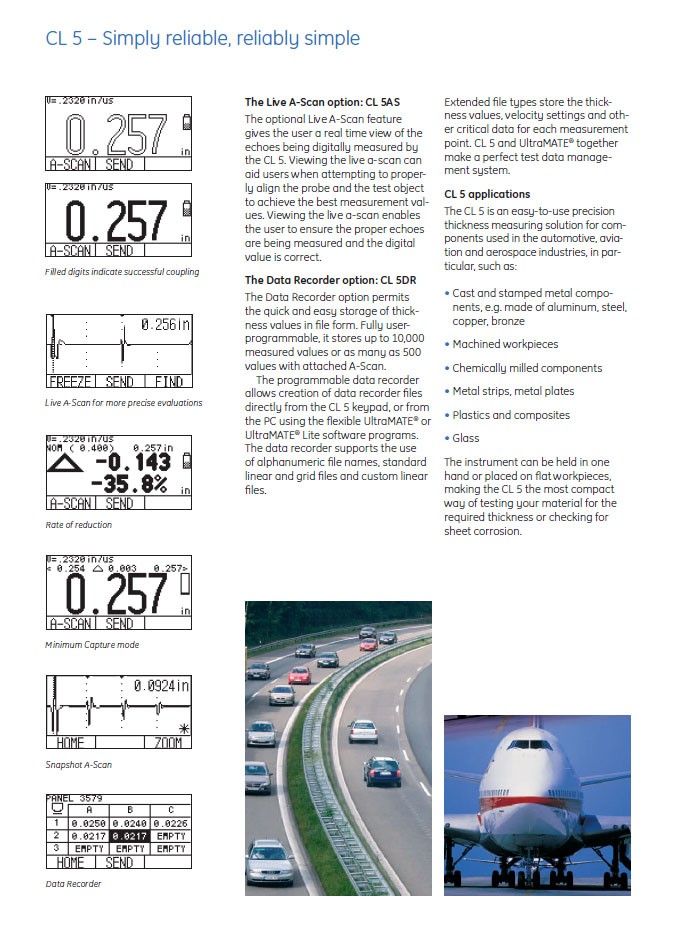

即時A掃描選項:CL 5AS
可選即時A掃描功能使得用戶可以即時觀察CL 5正在以數位方式測量的回波。觀察即時A掃描可以幫助用戶正確調整探頭和測試件,從而獲得最佳測量值。用戶通過觀察即時A掃描可以確保測量的是正確的回波並且數位值也是正確的。

資料記錄器選項:CL 5DR
利用資料記錄器選項可以快捷地以檔形式存儲厚度值。用戶可完全編程的資料記錄器最多可以存儲10000個測量值或者500個帶A掃描的值。可編程資料記錄器可以直接從CL 5鍵盤創建資料記錄器檔, 或者利用靈活的UltraMATELite或UltraMATE軟體程式通過電腦創建。資料記錄器支援字母數位檔案名、標準線性和網格檔以及自定義線性文件。

擴充了的檔類型存儲每一測量點的厚度值、音速設置以及其他關鍵資料。CL5 和 UltraMATE一起構成了完美的測試資料管理系統。


CL 5用途
CL 5是一個使用簡便的精密厚度測量工具,主要用於汽車、航空和航太工業中的零部件,尤其是以下材料:
鑄造和衝壓金屬元件,比如鋁、鋼、銅、
青銅製成的元件
機加工工件
化學蝕刻元件
金屬條,金屬板
塑膠和複合材料
玻璃


CL 5可以單手握持並置於平坦工件上,是測量材料厚度和檢查鋼板腐蝕的最為小巧的儀器。

測量範圍
0.13至500毫米,取決於所用探頭、所測材料表面狀況及溫度

測量解析度
0.001/0.01/0.1mm

材料聲速範圍
1000~19999 m/s

接收器
帶寬為1.0至16MHz@-6dB

更新率
用戶可在MinCap和MaxCap下模式下選擇4、8、32Hz。

顯示器類型
64×128圖元LCD, 40×57毫米,具有背景照明,可調節對比度

厚度顯示
5位元顯示,在標準模式下具有0.75英寸數位高度,在厚度+A掃描模式下具有0.25英寸數位高度,實心或空心數位耦合狀態指示器,射頻模式下A掃描視圖。

顯示模式
厚度(包括A掃描快照)
厚度+即時A掃描(可選)
最小值捕獲和最大值捕獲
壁厚減薄差值和比率
音速模式(可選)

管理員鎖定
為校準、設置和資料記錄器而通過字母數位密碼進行鎖定。

I/O埠
雙向串列RS-232,串列傳輸速率1200,9600,57600和115200

資料記錄器
可編程資料記錄器,每張64 MB SD卡上最多120個文件(可選)

檔格式
通過儀錶鍵盤創建的網格。接受來自UltraMATE軟體創建的網格或用戶定義線性檔

電源
3節AA電池(鹼性、鎳氫或鎳鎘電池)或可充電電池組

環保密封
外殼用耐衝擊、防塵和防濺型密封圈密封,符合IP65

重量尺寸
420克,帶電池。180毫米×94毫米×46毫米

溫度範圍
工作溫度-10~60℃,存放溫度:-20~70℃

工作語言
中文、英語、德語、法語、西班牙語、義大利語、俄語、日語

應用軟體
UltraMATELite和UltraMATE(可選)




探頭



型號

頻率

探頭接觸直徑

測量範圍

Alpha 2DFR

15MHz

7.6mm

0.18~25.4mm

Alpha 2F

10MHz

9.5mm

1.52~254mm

Alpha DFR-P

22MHz

7.6mm

0.13~3.8mm(塑膠)

Alpha 2A Mini-DFR

20MHz

4.8mm

0.13~5.1mm

CA211A

5MHz

19.1mm

1.52~508mm

K-Pen

20MHz

1.7或2.3mm

0.2~4.4mm
