PCE 電動汽車EVSE測試儀 PCE-EVSE-KIT2

產品簡介:

堅固的絕緣測試儀/電阻/接地電阻/迴路阻抗/電壓測量/低電阻測量/RCD測試

查看詢價表

產品詳細介紹

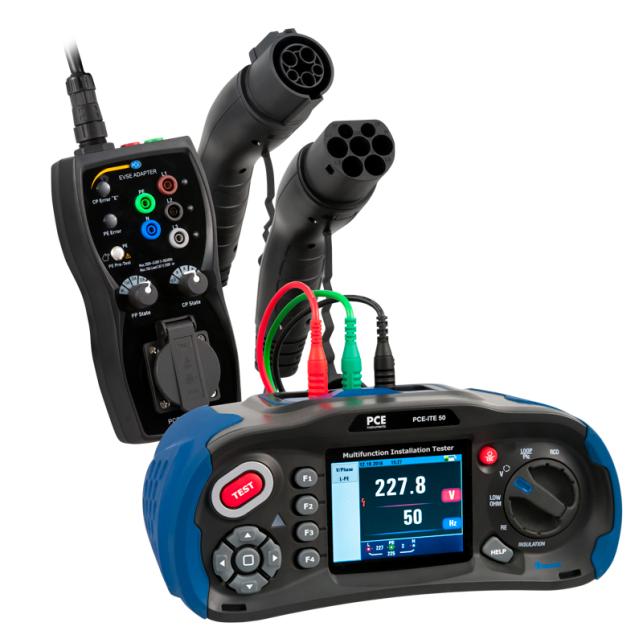

PCE 電動汽車EVSE測試儀 PCE-EVSE-KIT2

這是一款堅固耐用的安裝測試儀，配備大型 3.5" TFT 彩色 LCD 顯示螢幕。

安裝測試儀還提供各種測量模式，如絕緣電阻、接地電阻、迴路阻抗、電壓、低阻抗測量和 RCD 測試。

相機功能，可以用測量記錄合適的照片。

使用安裝測試儀，您可以確保固定安裝的安全和正確安裝。

由於雙顯示螢幕、直觀的符號和高視角，您可以舒適地和使用安裝測試儀快速執行您的測量通過安裝測試儀的低電阻測量，您可以檢查接地導體、電位均衡軌和保護導體的低阻抗。

使用安裝測試儀進行低電阻測量的測量範圍為 0 - 2000 Ω，分辨率為 0.001 - 1 Ω。

可能安裝測試儀最重要的測量是絕緣電阻的測量。

在絕緣測量期間，電纜被置於電壓下，以檢測產生材料遷移或熱量的故障電流。

在大多數情況下，這些電流故障非常小，以至於保護裝置無法檢測到它們，在最壞的情況下它們可能導致火災。

安裝測試儀可進行安裝測量，測試電壓為125V、250V、500V或1000V。

負載電流分別為 1 mA。

安裝測試儀獨立於電源。

為了使電源系統的所有系統和電路處於公共電位（接地參考或電位參考）並防止短路電流和過電壓，接地電阻應盡可能低阻抗。

安裝測試儀 DT-6650 的測量範圍為 0 ... 2000 Ω，分辨率為 0.01 ... 1 Ω，為有意義地測量接地電阻提供了所有先決條件。

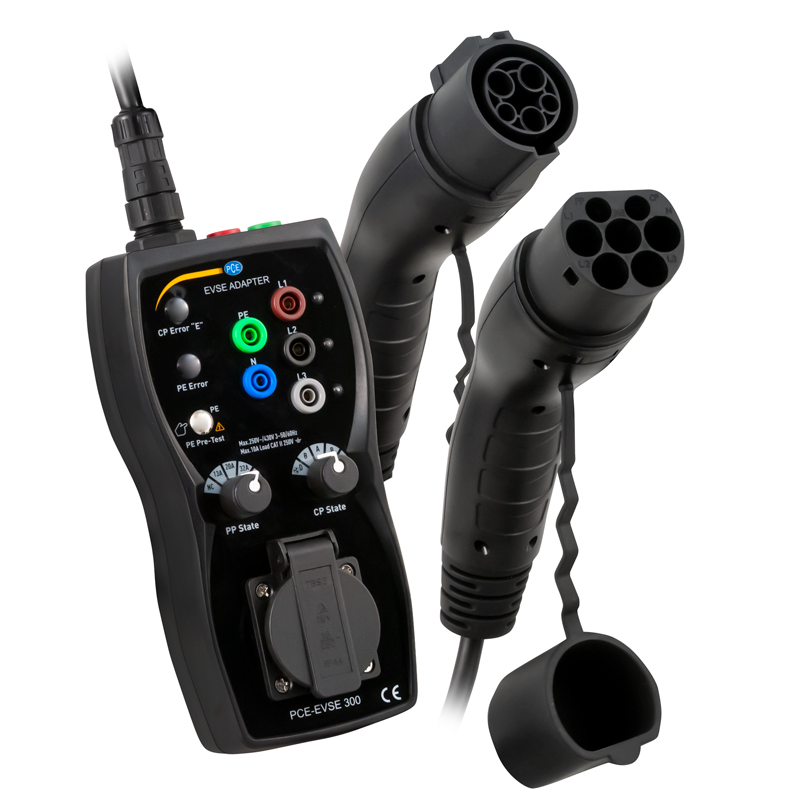

用於 1 型和 2 型充電插頭的 EVSE 適配器 / PP 和 CP 模擬 /
Schuko 插座連接 / 通過實驗室插頭直接接受所有連接

電動汽車正在發揮越來越重要的作用。

這裡的一個重點是電動汽車的充電站。

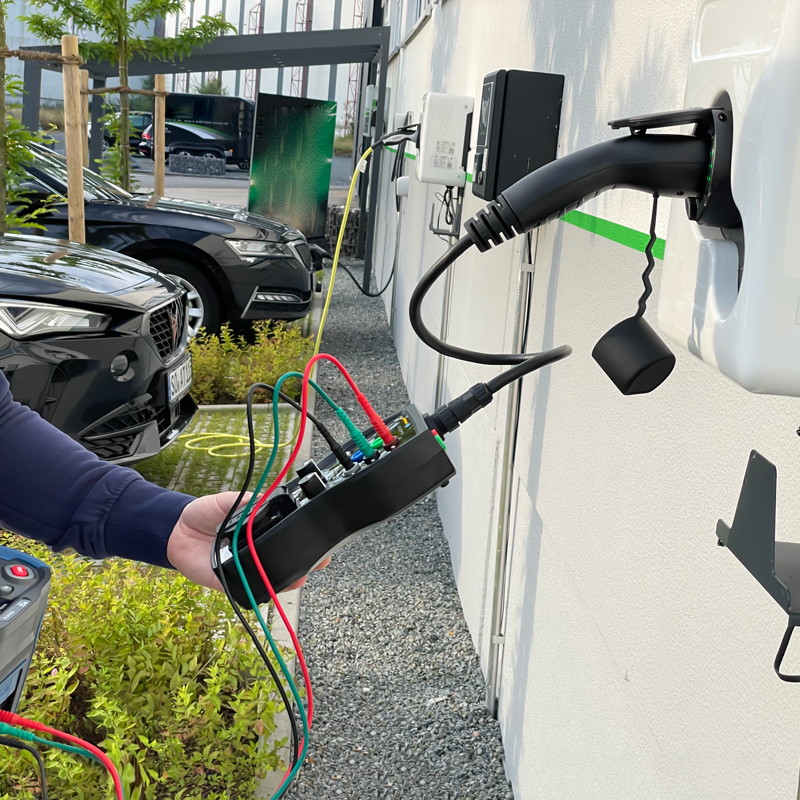

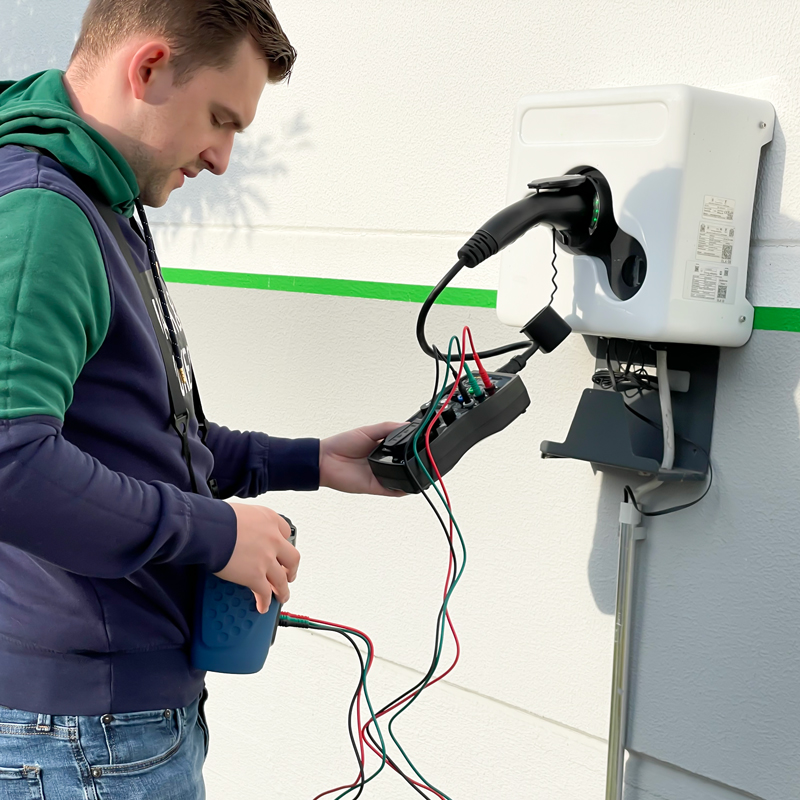

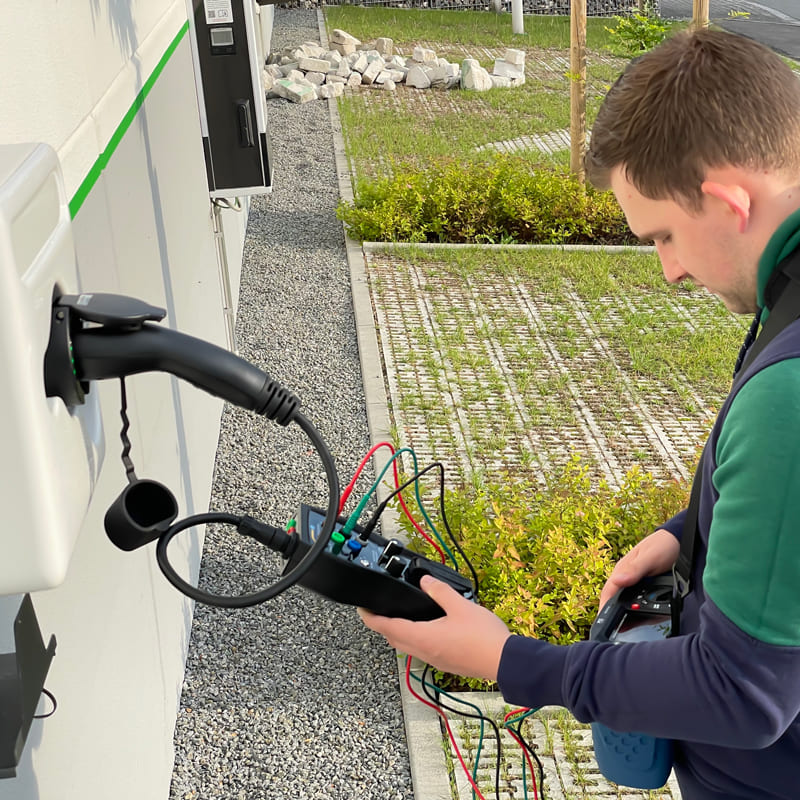

需要特殊的測量設備來檢查永久安裝的充電站（也稱為充電箱）的功能、保護裝置和絕緣。

通常，測量設備已經可用於執行所需的測量。

因此需要一個供應器，以便將測量設備連接到充電站。

EVSE 充電器專為此應用而設計，並已具備多種功能。

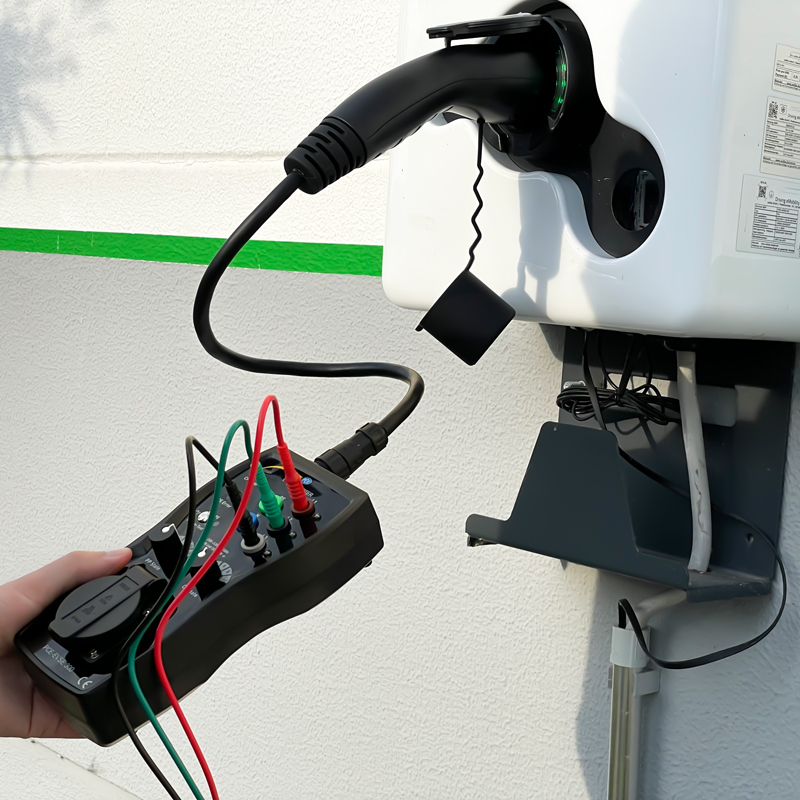

例如，離開充電站的所有線路都通過實驗室插頭單獨輸出。

因此，所有線路都可以通過 EVSE 適配器分接。

這允許在 EVSE 適配器的幫助下檢查充電站的絕緣情況。

EVSE 適配器具有防震插頭連接。

RCD測試儀可用於檢查剩餘電流裝置。

充電電纜不僅包含為電動汽車充電的電源線，還包含兩個接口。

電動汽車通過CP線（Control Pilot）與充電站通信，傳達電動汽車的當前狀態。

PP線（Proximity Plug）用於連接的充電電纜和充電站之間的通信。

因此，充電電纜可以告訴充電站它可以加載多少安培。

為了測試這兩個功能，EVSE 適配器配備了相應的模擬器。

- 3.5 英寸彩色 TFT LCD 顯示螢幕
- 迴路電阻 LN、L-PE 和 N-PE
- 可調節 FI 測試電流
- SD 卡和藍牙
- 雙顯示螢幕
- 良好/不良 FI 測試
- 低歐姆測量
- 高達 1000 V 終端電壓
-交付時包含運輸袋
- 直接連接牆盒
- 帶 1 型和 2 型充電插頭的適配器
- PE 導體測試
- 集成 Schuko 插座

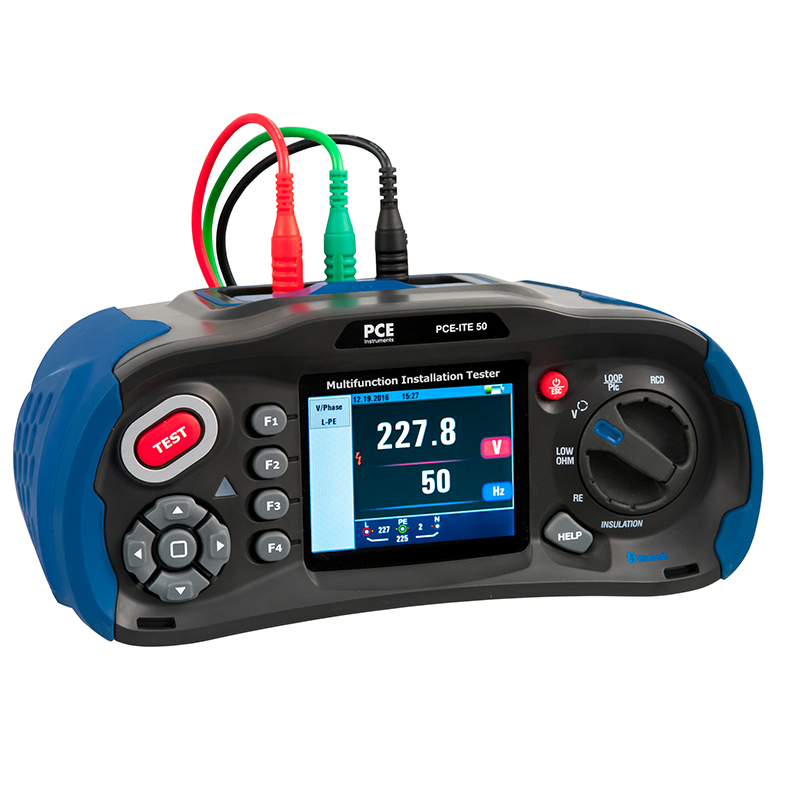

Installation Tester PCE-ITE 50
Isolation test
Terminal voltage	Measuring range	Resolution	Accuracy	Load current	Short circuit current
125V (0 ... 10 %)	0,125 ... 4 MΩ	0.001 MΩ	± (2% + 10 digits)	1-mA @ Last 125 kΩ	<= 1-mA
	4,001 ... 40 MΩ	0.01 MΩ	± (2% + 10 digits)
	40,01 ... 400 MΩ	0.1 MΩ	± (4% + 5 digits)
	400,1 ... 1000 MΩ	1 MΩ	± (5% + 5 digits)
250V (0 ... 10 %)	0,125 ... 4 MΩ	0.001 MΩ	± (2% + 10 digits)	1-mA @ Last 250 kΩ	<= 1-mA
	4,001 ... 40 MΩ	0.01 MΩ	± (2% + 10 digits)
	40,01 ... 400 MΩ	0.1 MΩ	± (3% + 2 digits)
	400,1 ... 1000 MΩ	1 MΩ	± (3% + 2 digits)
500V (0 ... 10 %)	0,125 ... 4 MΩ	0.001 MΩ	± (2% + 10 digits)	1-mA @ Last 500 kΩ	<= 1-mA
	4,001 ... 40 MΩ	0.01 MΩ	± (2% + 10 digits)
	40,01 ... 400 MΩ	0.1 MΩ	± (3% + 2 digits)
	400,1 ... 1000 MΩ	1 MΩ	± (4% + 5 digits)
1000 V (0 ... 10 %)	0,125 ... 4 MΩ	0.001 MΩ	± (3% + 10 digits)	1-mA @ Last 1 MΩ	<= 1-mA
	4,001 ... 40 MΩ	0.01 MΩ	± (2% + 10 digits)
	40,01 ... 400 MΩ	0.1 MΩ	± (3% + 2 digits)
	400,1 ... 1000 MΩ	1 MΩ	± (4% + 5 digits)
Low Ohm
Measuring range	Resolution	Accuracy		Max. open circuit voltage	Overload protection
2,000 Ω	0.001 Ω	± (1.5% + 30 digits)		5.8V	250 Vrms
20,00 Ω	0.01 Ω	± (1.5% + 3 digits)		5.8V	250 Vrms
200,0 Ω	0.1 Ω	± (1.5% + 3 digits)		5.8V	250 Vrms
2000 Ω	1 Ω	± (1.5% + 5 digits)		5.8V	250 Vrms
Continuity tester
Measuring range	Resolution		Max. open circuit voltage	Overload protection	Short circuit current
2000 Ω	0.01 Ω		5.8V	250 Vrms	>= 200-mA
Loop resistance
L-PE (Hi-Amp): Load current 4.0 A
Measuring range		Resolution		Accuracy
0.23 ... 9.99 Ω		0.01 Ω		± (4% + 4 digits)
10.0 ... 99.9 Ω		0.1 Ω		± (4% + 4 digits)
100 ... 999 Ω		1 Ω		± (4% + 4 digits)
L-PE (without tripping): Load current 15-mA
Measuring range		Resolution		Accuracy
0.23 ... 9.99 Ω		0.01 Ω		± (5% + 6 digits)
10.0 ... 99.9 Ω		0.1 Ω		± (5% + 6 digits)
100 ... 999 Ω		1 Ω		± (5% + 6 digits)
L-N: Load current 4.0 A
Measuring range		Resolution		Accuracy
0.23 ... 9.99 Ω		0.01 Ω		± (4% + 4 digits)
10.0 ... 99.9 Ω		0.1 Ω		± (4% + 4 digits)
100 ... 999 Ω		1 Ω		± (4% + 4 digits)
RCD Test
RCD (In)			10-mA, 30-mA, 100-mA, 300-mA, 650-mA, 1 A
Factors			x 1/2, x1, x2, x5
Accuracy of the tripping time			± (1% + 1 ms)
Signal form of the test current			Sine (AC), pulse (DC)
Tripping characteristics			G and S
Release time			0° or 180°
Voltage range			194 ... 260V AC (50/60 Hz)
Accuracy of current measurement			± (5% + 2 digits)
RCD Types			Type A, Type B
Voltage measurement
Measuring range		Resolution		Accuracy
80...500 V AC/DC		1 V		± (2 % + 2 digits)
Frequency measurement
Measuring range		Resolution		Accuracy
45...65 Hz		1 Hz		±2 Hz
Grounding measurement
Measuring range		Resolution		Accuracy
0.00...99.99 Ω		0.01 Ω		± (2% + 30 digits)
100.0...999.9 Ω		0.1 Ω		± (2% + 6 digits)
1000...2000 Ω		1 Ω		± (2% + 6 digits)
General specifications
Power supply			8 x 1.2 ... 1.5V AA batteries
Operating time			ca. 15 h
Measurement category			CAT III 600V
Protection class			IP 65
Display			3.5" TFT (320 x 240 Pixel)
Operating environment			0 ... 45°C 0 ... 95% rH, non condensing
Measurements			24.2 x 10.5 x 14.5 cm
Weight			1.56 kg / 3.4 lbs

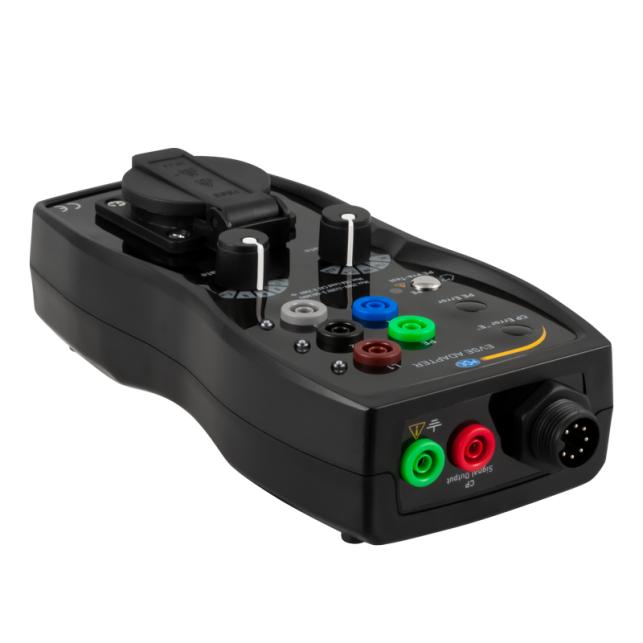

EVSE Measuring Device PCE-EVSE-300
Functions
PE test (protective conductor)	available, error
PP simulation (charging cable coding)	open, 13 A, 20 A, 32 A, 63 A
CP simulation (communication line)	A, B, C, D, error
Outputs (only for test purposes)
Measuring connections	L1, L2, L3, N, PE
	max. 250 / 430 V AC, 10 A
	laboratory plug
Schuko connection	max. 250 V AC, 10 A
Fuse from the Schuko connection	fuse F 10 A / 250 V, 5 x 20 mm / 0.19 x 0.78"
CP signal output	± 12 V PWM

Further specifications
Input voltage	1 phase: 250 V AC / 3 phase 430 V AC,
	50 / 60 Hz, max. 10 A

Charging cable connector Type 1	AC charging mode 3, compatible with IEC62196-1
	Type 1 or SAE J1772 with vehicle connection
	(Type 1, 5 pin, 1-phase)

Charging cable connector Type 2	AC charging mode 3, compatible with IEC62196-2
	Type 1 or SAE J1772 with vehicle connection
	(Type 2, 7 pin, 3-phase)

Measurement category	CAT II 300 V
Protection class	IP54
Pollution degree	2
Operating conditions	0 ... 40 °C / 32 ... 104 °F, 10 ... 85% RH, non-condensing
Storage conditions	-10 ... 50 °C / 14 ... 122 °F, 10 ... 60% RH, non-condensing
Maximum working height	max. 2000 m / 6561 ft
Dimensions (handheld only)	277 x 109 x 63 mm / 10.9 x 4.3 x 2.4"
Weight	ca. 1 kg / 2.2 lb

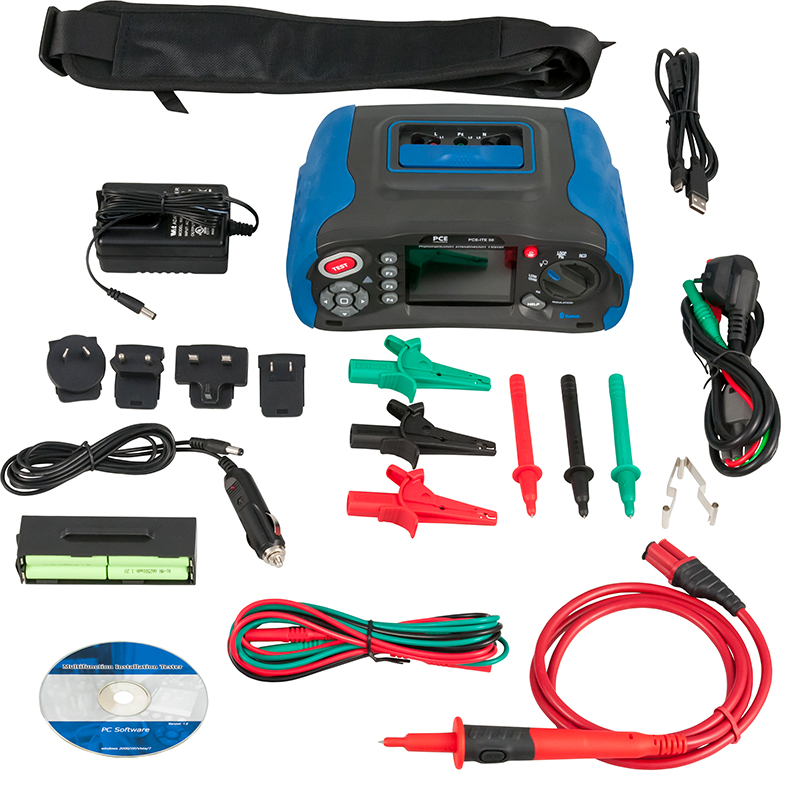

1 x EVSE 供應器 PCE-EVSE 300
1 x 安裝測試儀 PCE-ITE 50

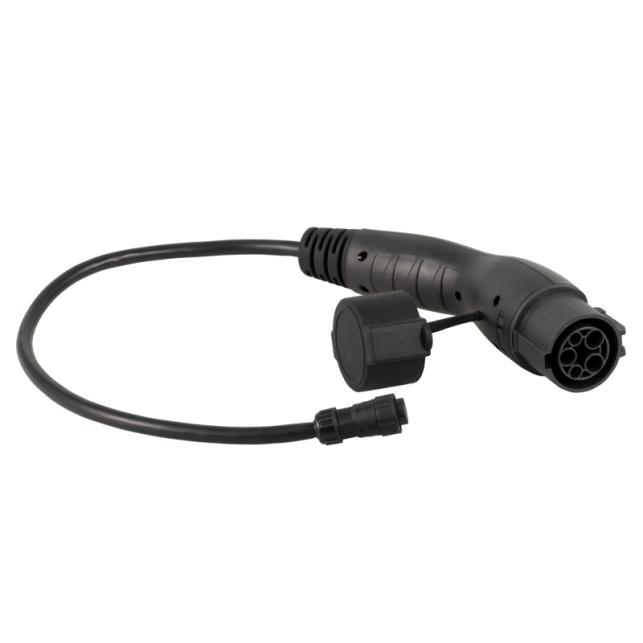

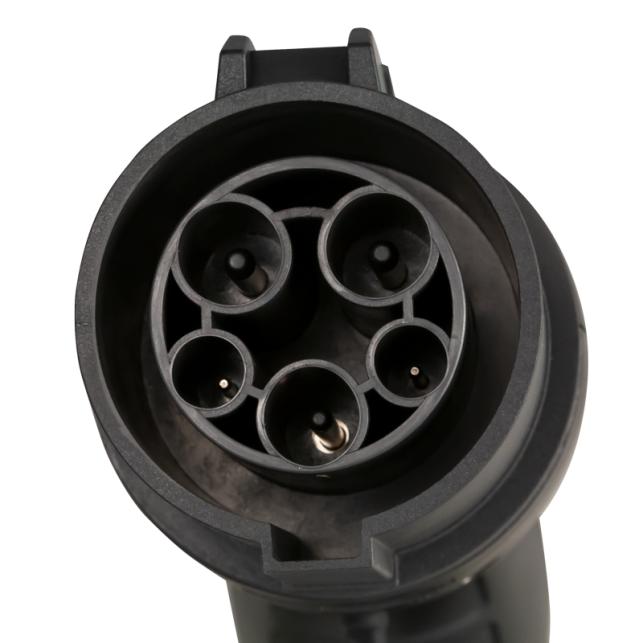

1 x 充電電纜插頭類型 1

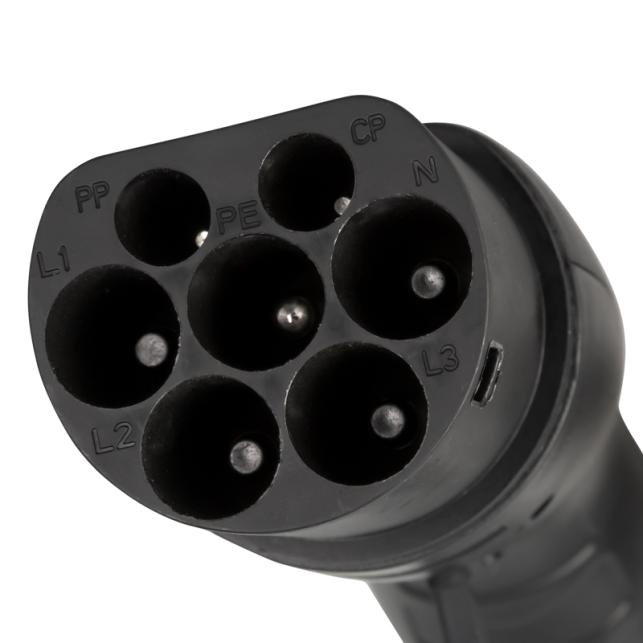

1 x 充電電纜插頭類型 2
1 x 運輸袋
1 x 使用手冊
1 x 測試線
1 x 儀器箱
