PCE 太陽能板輻射探測器 PCE-PVA 100

產品分類

環境監測系列

太陽能板輻射探測器PCE-PVA 100，測量範圍為 0 ... 12 A DC / USB 接口 / 用於 100 個測量特性的數據存儲器 / 4.8" LCD 顯示螢幕 / 電池供電，可進行約 400 次測量 / 可選配 ISO 校準證書

查看詢價表

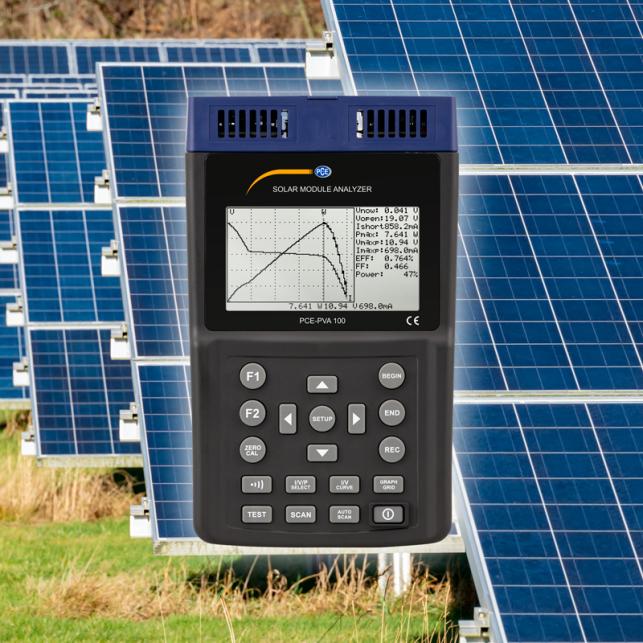

太陽能板輻射探測器PCE-PVA 100 是檢查太陽能電池特性的有用工具。

該輻射探測器的直流電壓範圍為 0…60V，直流電流範圍為 0…12 A，可覆蓋大量太陽能組件。

確定的特性曲線直接保存在太陽能模塊測試儀上。

輻射探測器的數據存儲器中最多可存儲 100 個測量值。

然後可以讀取存儲的測量值並在帶有相關軟件的 PC 上進一步處理。

此外，可以完全通過軟件操作輻射探測器。

輻射探測器具有兩種不同的測量功能，用於確定太陽能模塊的特性。

在自動模式下，特徵曲線由輻射探測器使用自動參數創建。

這讓操作員對太陽能模塊的狀態有第一印象。

在手動模式下，可以在輻射探測器上設置當前值的開始和結束。

如果太陽能模塊的面積和入射輻射的功率以 W/m² 為單位存儲，輻射探測器可以計算出電池的效率和填充因子。

太陽能組件測試儀的另一個測量功能是單點測量。

輻射探測器可以控制和檢查特定的電流。

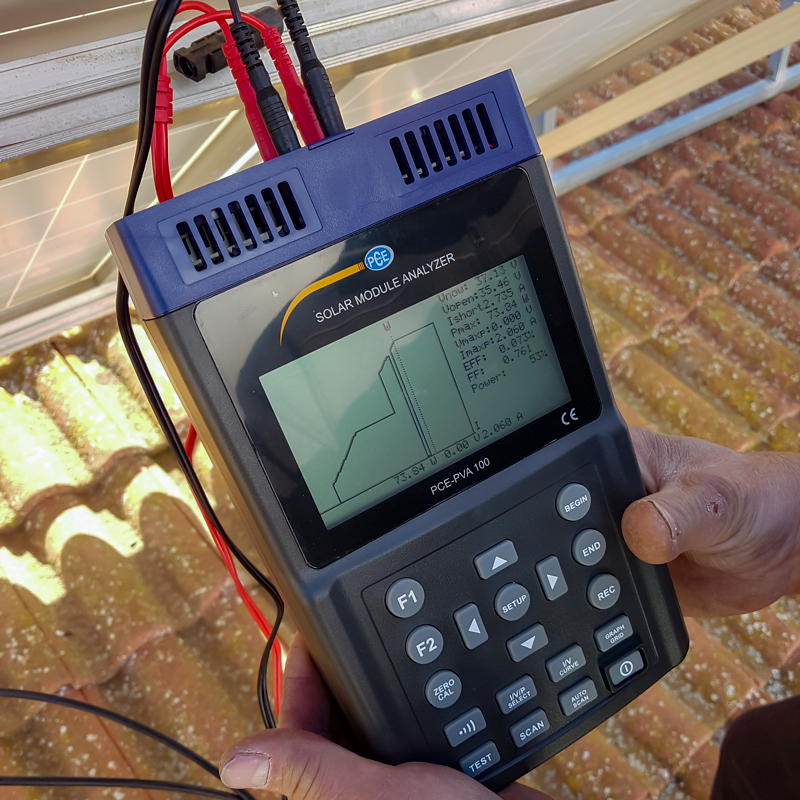

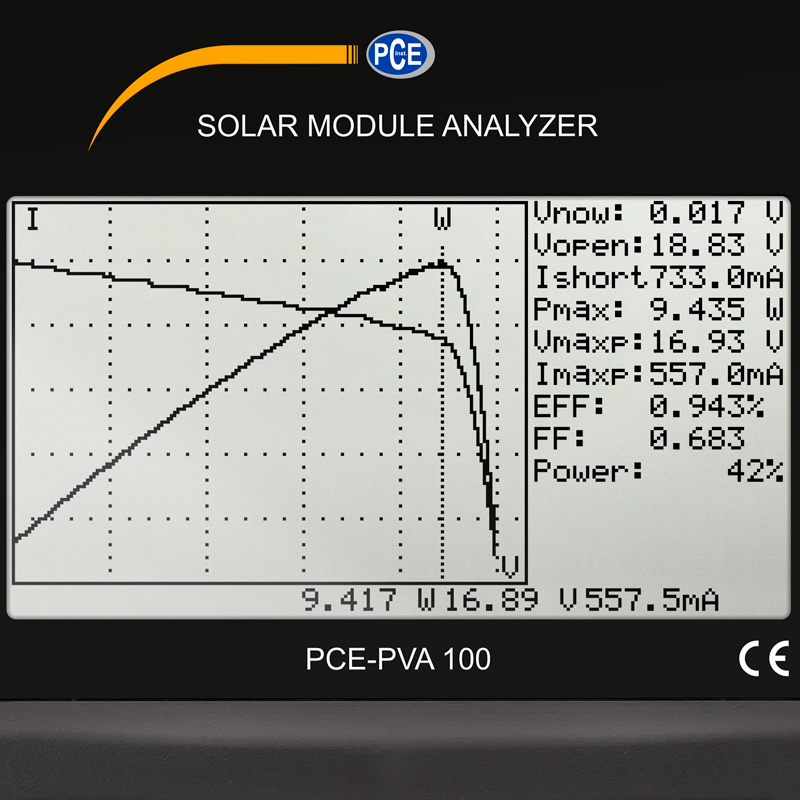

輻射探測器的 LCD 顯示螢幕尺寸為 4.8 英寸。

這意味著可以同時讀取特性曲線和所有測量值。

為了更好地分析特性曲線，可以接近輻射探測器上的每個單獨的測量點。

對於 X 軸和 Y 軸的不同視圖，您可以通過按下輻射探測器上的按鈕在電流、電壓和功率之間切換。

由於具有多種不同的功能，輻射探測器是檢查太陽能電池組件有效性的理想測量設備。

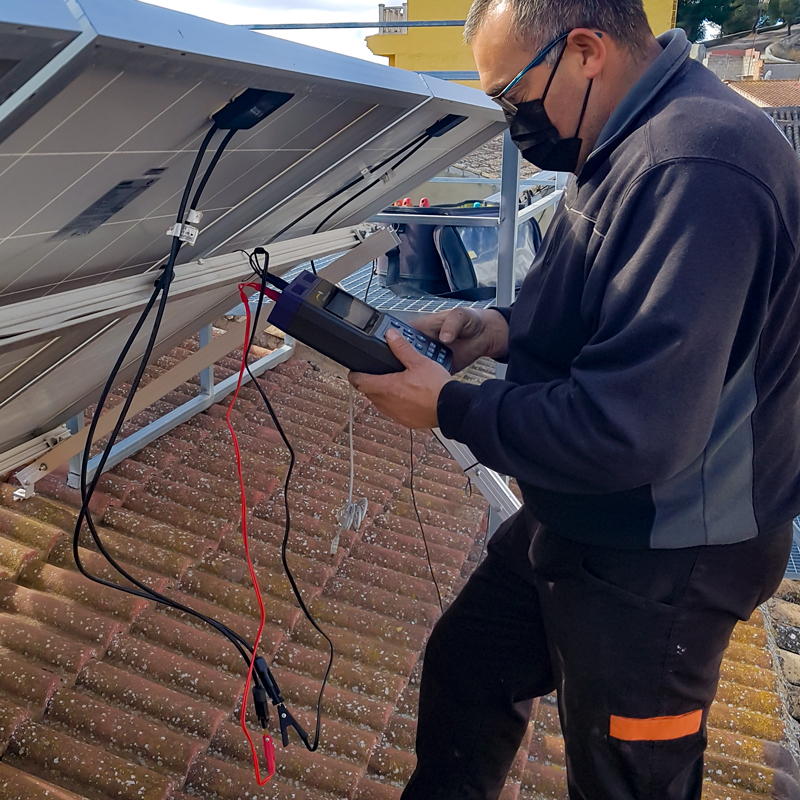

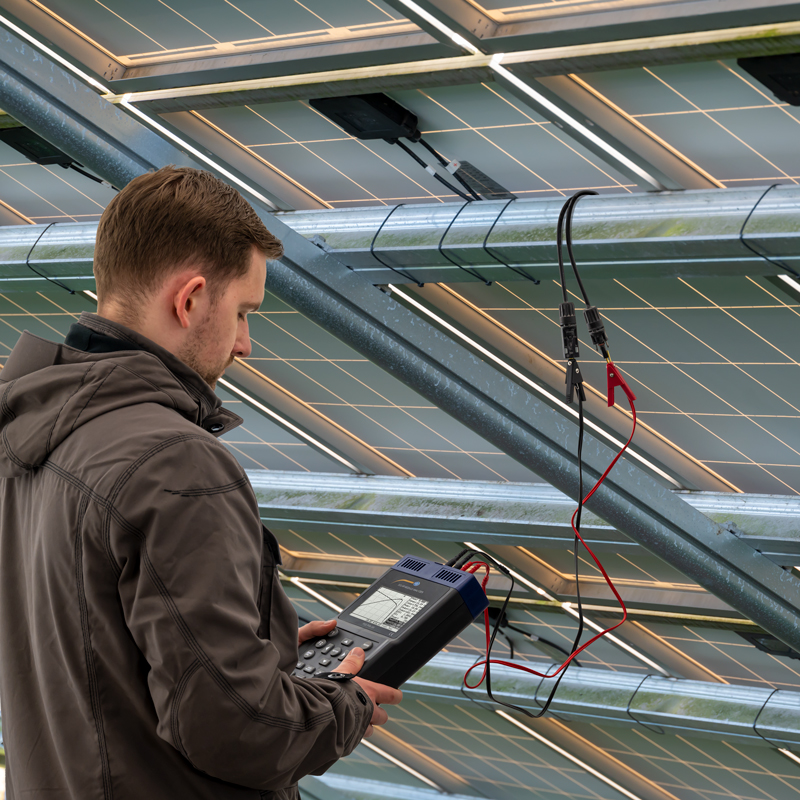

因此，輻射探測器用於光伏系統和研究設施，以進一步開發太陽能模塊。

輻射探測器可以選擇配備 ISO 校準證書。

- 用於 100 次測量的數據存儲器
- 測量範圍 0 ... 12 A DC
- 三種不同的測試功能
- 用於數據傳輸的 PC 界面
- 可切換的圖形視圖
- 可選配 ISO 校準證書

DC Voltage
Measuring range	0 … 10 V
Resolution	0.001 V
Accuracy	±1 % ±(1 % of Vopen ±0.1 V)
Measuring range	10 … 60 V
Resolution	0.1 V
Accuracy	±1 % ±(1 % of Vopen ±0.1 V)

Vopen: open voltage measurement on a solar module

Direct Current
Measuring range	0.01 … 10 A
Resolution	1 mA
Accuracy	±1 % ±(1 % of Ishort ±9 mA)
Measuring range	10 … 12 A
Resolution	10 mA
Accuracy	±1 % ±(1 % of Ishort ±0.09 A)

Ishort: short-circuit current of a solar cell

Further specifications
Adjustable photovoltaic area	0.001 … 9999 m²
Adjustable irradiance	10 … 1000 W/m²
Display	4.8“ LC display
Fuse	F250 V, 12 A
Data memory	100 measurements
Storage rate	0 … 99 minutes
Battery life	ca. 400 linear measurements from 60 … 0 V
	and 0 … 12 A
Power supply battery	11.1 V, 3400 mAh lithium battery
Power supply mains adapter	Primary: 100 … 240 V AC 50/60 Hz
	Secondary: 15 V DC / 3A
Degree of pollution	2
Temperature coefficient	0.1 % of the measuring range /
	°C / °F at temperatures <18 °C / 64 °F and >28 °C / 82 °F
Operating conditions	-20 … 60 °C / -4 ... 140 °F <75 % RH, non-condensing
Dimensions	257 x 155 x 57 mm / 10.1 x 6.1 x 2.2 in
Weight	1160 g / 2.6 lbs

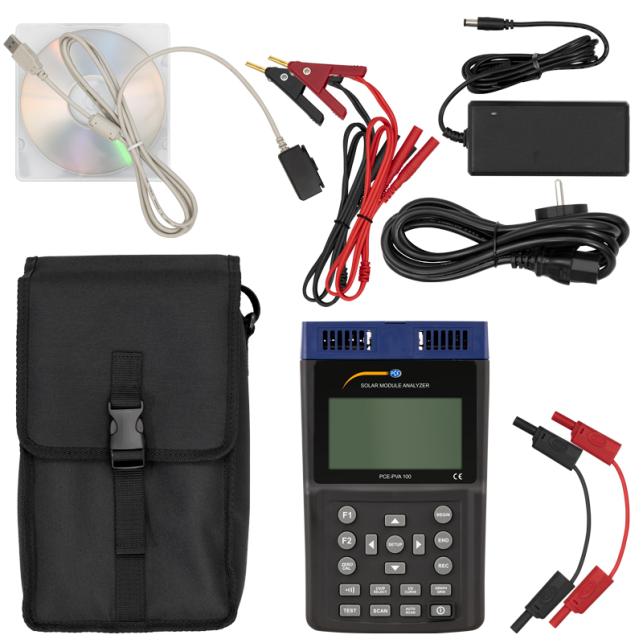

1 x 光纖 USB 電纜
1 x 電池
1 x 軟件 CD
2 x Kelvin 夾
2 x 安全測量線 (100 mm)
1 x 電源供應器
1 x 使用手冊
