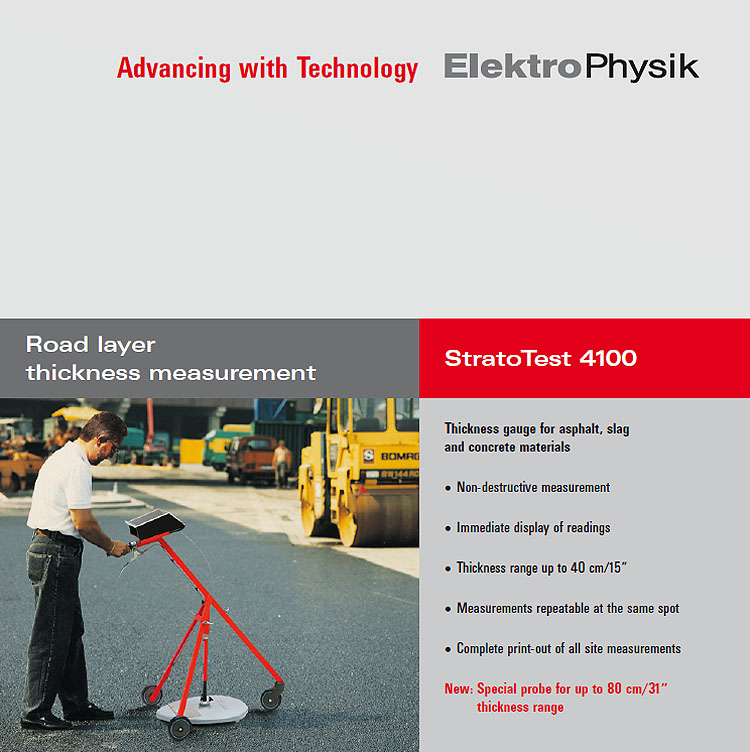

ElektroPhysik 道路層厚度測量儀 STRATOTEST 4100

產品簡介:

ElektroPhysik 道路層厚度測量儀 STRATOTEST 4100建築領域中非磁性層的無損厚度測量，例如：
道路施工中的瀝青，礦渣，礫石和混凝土層
垃圾填埋場施工中的混凝土層

查看詢價表

產品詳細介紹

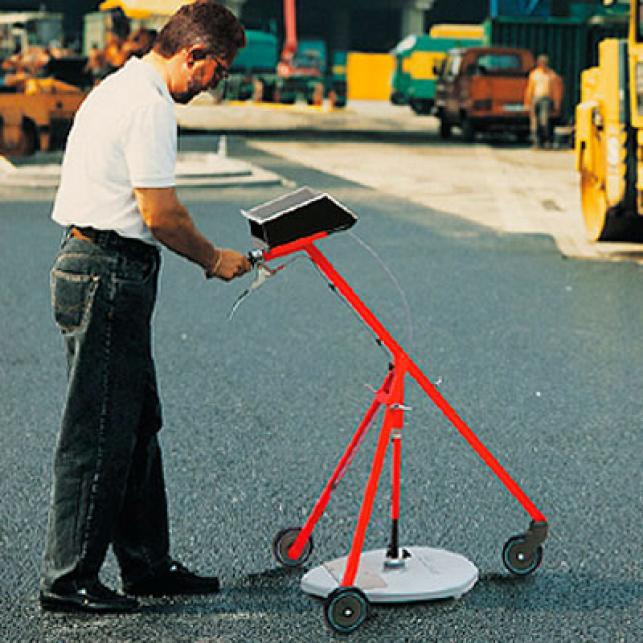

StratoTest 4100

一種測量設備，設計用於在建築工地上粗糙使用，以測量建築工作中所有非金屬層的厚度，例如瀝青混合物（瀝青），高爐礦渣，混凝土等。

測量過程是非破壞性的，並且TP D-StB 12批准（適用於計算道路施工表面厚度的技術測試法規）來測量道路施工中各個層的厚度和總厚度。

在道路施工中使用該設備通常需要將鋁箔放置在尚未應用的瀝青層的底部。箔片被礫石混合物填入，因此不會妨礙層間粘合的過程。數十年的經驗表明，箔片不會影響瀝青層的穩定性。

與岩心鑽探方法不同，這不會損壞構造層。

可以通過條形圖顯示將測量反射器放置在測量設備上，也可以通過交付中隨附的耳機進行聲學定位。

三種探頭可用於建築行業的特殊應用：

N 100ST：長達 100毫米，用於測量道路施工中的覆蓋層
N 400ST：測量範圍在0到400 mm之間，用於測量道路施工中的基礎層和覆蓋層
N 800ST：填埋帽的測量範圍在0到800 mm之間。

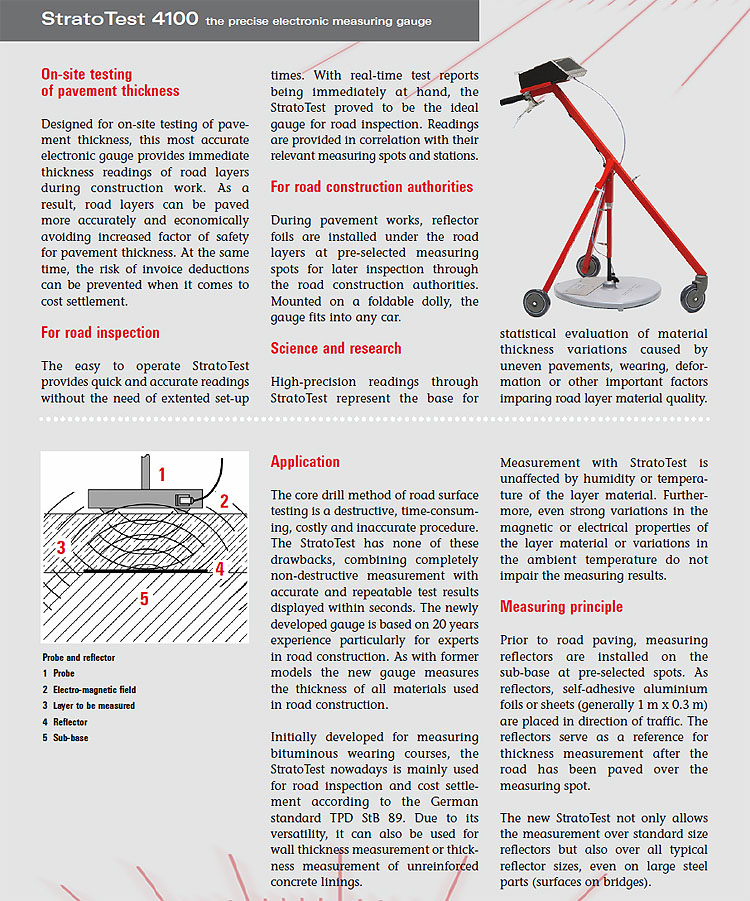

測量原理：
路面鋪設前，在路基上沿車道縱橫佈置發射極，繼爾在反射極上鋪瀝青。
當探頭處於反射極之上時，即記錄該處的場強，而場強與路面厚度直接相關。
經過計算，儀器立刻以 CM 或 INCH 為單位，將路面厚度顯示在數位顯示器上。

反射極採用鋁箔或鋁板(1M×0.3M)，與車道前進方向成橫向、縱向敷設。新的 STRATOTEST 可以使用各種尺寸的標准的或特殊的反射極。也可以直接在大的鋼件(例如橋面) 上測量。

射極:
從技術和成本考慮，最理想的反射極是 30CM 寬的自粘鋁箔。
瀝青的天然粗糙表面和碾壓的壓力，把瀝青和反射極牢牢的嚙合在一起，不會影響結構層層間的結合力。
雖然路基材料的尖角有時會刺破反射極，但這也不會影響測量結果。
如果路基表面粗糙、且不很密實(如防凍層或土質路基)，鋪設的反射極最好採用鋁板，以求更加穩定、可靠。

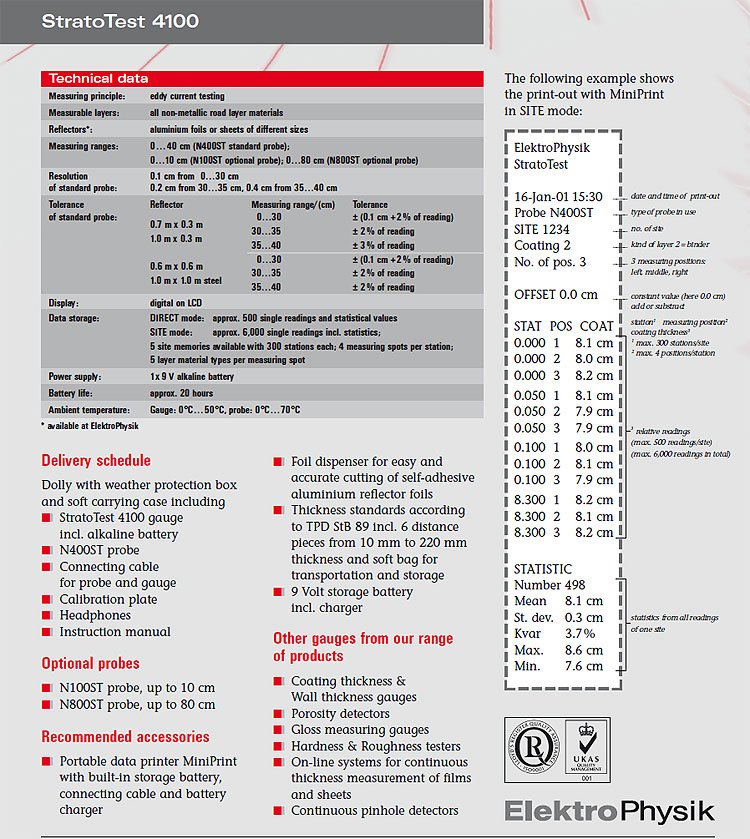

測量原理

渦流檢測

可測量的層

所有非金屬路面層材料

反光板

不同尺寸的鋁箔或薄片

測量範圍

0 ... 40 cm N400ST標準探頭
0 ... 10 cm N100ST可選探頭
0 ... 80 cm N800ST可選探頭

解析度

0.1厘米：	0 ... 30厘米
0.2厘米：	30 ... 35厘米
0.4厘米：	35 ... 40厘米

標準探針的公差

反射器： 0,7 mx 0,3 m·1,0 mx 0,3 m
0 ... 30測量範圍 /（cm）：±（0.1 cm +讀數的2％）
30 ... 35測量範圍/（cm）：讀數的±2％
35 ... 40測量範圍/（cm）：讀數的±3％

反射器： 0.6 mx 0.6 m·1,0 mx 1,0 m鋼
0 .. 。30測量範圍 /（cm）：±（0.1厘米+讀數的2％）
30 ... 35測量範圍/（cm）： ±2％的讀數
35 ... 40測量範圍/（cm）：讀數的±2％
